【Installtion course】 Tarot 330 through FPV kit installtion &Flight testing
此贴楼主将会为大家演示一遍[Tarot 330时空穿越机/FPV玻纤款 TL330A]（点击链接查看参数） 的组装步骤

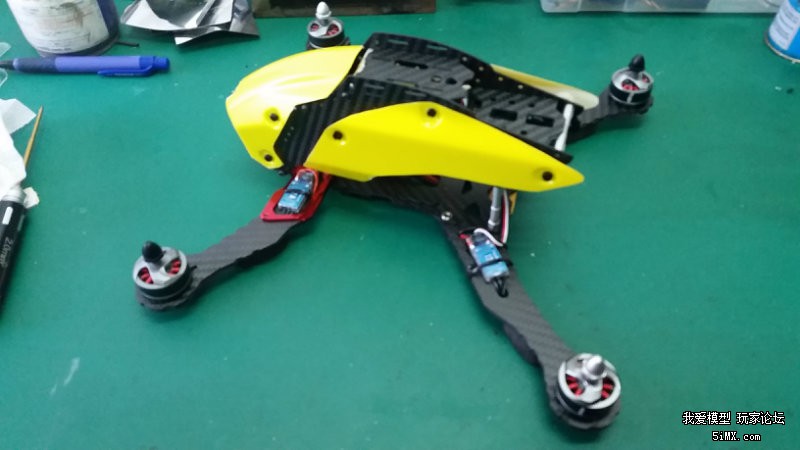

步入正题之前先上几张整机图







2015.12.30装机及第一次测试结果反馈
主配置名称售价（元）数量（个）具体参数链接
机架Tarot 330时空穿越机/FPV玻纤款 TL330A2351http://www.0577mx.com/products_view.asp?id=4738
电调Tarot 12A迷你电调（含BEC) TL300G1274http://www.0577mx.com/products_view.asp?id=4703
电机Tarot 2206 KV2300待定正*2 反*2待定
桨叶Tarot 7寸三叶桨/一对/黑 TL300E169元2http://www.0577mx.com/products_view.asp?id=4711
飞控Mini CC3D 穿越机开源飞控 TL300D2701http://www.0577mx.com/products_view.asp?id=4664
电池飞越 格氏 25C 3S 11.1V 2200mah 电池 TL23231401http://www.0577mx.com/products_view.asp?id=2749
其他选配
集线器飞越 Tarot 四轴集线器 TL2905171http://www.0577mx.com/products_view.asp?id=4488
摄像头飞越 Tarot FPV穿越机12V航拍摄像头 PAL制式 TL300M871http://www.0577mx.com/products_view.asp?id=4568
图传飞越 Tarot 5.8G图传600MW/FPV收发套装 TL300N（可单卖）2991http://www.0577mx.com/products_view.asp?id=4567
天线Tarot 5.8G 3dBi 全向棒状发射天线FPV TL300K171http://www.0577mx.com/products_view.asp?id=4684
OSDTarot OSD视频叠加系统/带GPS TL300L1451http://www.0577mx.com/products_view.asp?id=4584


配置总重量测试飞行时间
590g10分钟



2016年1月12日  增加测试项目如下，并添加测试结果

主配置名称售价（元）数量（个）具体参数链接
机架Tarot 330时空穿越机/FPV玻纤款 TL330A2351http://www.0577mx.com/products_view.asp?id=4738
电调Tarot 12A迷你电调（含BEC) TL300G1274http://www.0577mx.com/products_view.asp?id=4703
电机Tarot 2206 KV1900 （更换电机）待定正*2 反*2待定
桨叶Tarot 7寸三叶桨/一对/黑 TL300E169元2http://www.0577mx.com/products_view.asp?id=4711
飞控Mini CC3D 穿越机开源飞控 TL300D2701http://www.0577mx.com/products_view.asp?id=4664
电池飞越 格氏 25C 3S 11.1V 2200mah 电池 TL23231401http://www.0577mx.com/products_view.asp?id=2749
其他选配
集线器飞越 Tarot 四轴集线器 TL2905171http://www.0577mx.com/products_view.asp?id=4488



测试结果反馈
配置总重量测试飞行时间
590g12分钟




正文开始→
第一步骤：开箱
空机配件包由4大部分组成，外加一份空机组装说明书







第二步骤：组装空机架
大家可以打开说明书，上面有详细的组装原图，再加上这些照片，此步骤大家可以轻松搞定












第三步骤：组装电调
将4个电调 按自己喜欢的位置布置进机臂边上，楼主为了在实用的基础上增加美观，所以尽量的将线路往底部走，上面看不到线路会显得纹理清楚，机臂上有些许孔位，楼主将线路穿此孔位底部走，如下图可以看到电调的信号线、电源线、电机连接线都走到底部，为了线路清晰在这里楼主选配了一个[飞越 Tarot 四轴集线器 TL2905，点名称查看具体参数]，然后将4个电调的电源线以此焊入集线器中，将集线器的总电源线引出焊入空机XT60插头上












第四步骤：装入电机，电机与电调相连
电机装入机架这个大家都知道的，正反电机别装错上螺丝就行，楼主在这里将4个海绵垫穿孔引线，将电调跟电机的3条线直接相连（PS：如果相连后电机反转，记得将3条线中其中的2条线对换下就ok）














第五步骤：连接总电源线
就是将集线器引出的总电源线连接到机身的xt60插头上




第六步骤：接通电调信号线到cc3d，cc3d连接接收机
将4个电调的信号线按CC3D的要求对应插入CC3D，然后跟接收机相连










第七步骤：组装头罩，连接机身
按照说明书将头罩组装好，跟机身相连














第八步骤：装入桨与电池

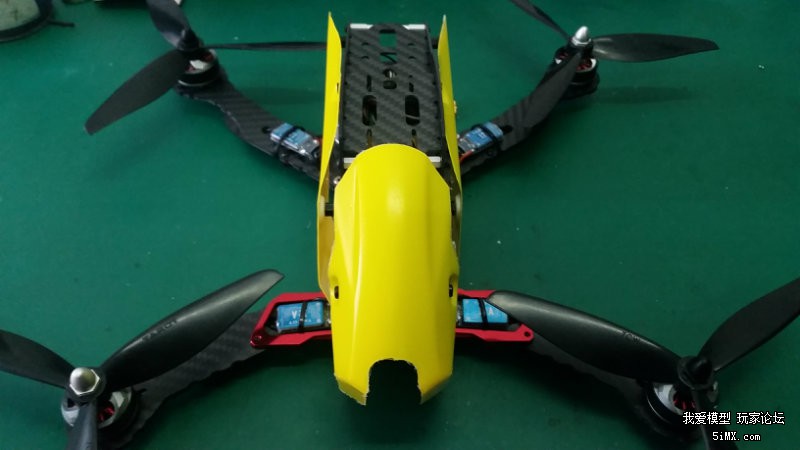

组装结束，整机照片
















大家如有组装不明白的地方，可留言提问，楼主演示完毕




2016.1.12日  增加测试项目如下，并添加测试结果

主配置名称售价（元）数量（个）具体参数链接
机架Tarot 330时空穿越机/FPV玻纤款 TL330A2351http://www.0577mx.com/products_view.asp?id=4738
电调Tarot 12A迷你电调（含BEC) TL300G1274http://www.0577mx.com/products_view.asp?id=4703
电机Tarot 2206 KV1900 （更换电机）待定正*2 反*2待定
桨叶Tarot 7寸三叶桨/一对/黑 TL300E169元2http://www.0577mx.com/products_view.asp?id=4711
飞控Mini CC3D 穿越机开源飞控 TL300D2701http://www.0577mx.com/products_view.asp?id=4664
电池飞越 格氏 25C 3S 11.1V 2200mah 电池 TL23231401http://www.0577mx.com/products_view.asp?id=2749
其他选配
集线器飞越 Tarot 四轴集线器 TL2905171http://www.0577mx.com/products_view.asp?id=4488



测试结果反馈
配置总重量测试飞行时间
590g12分钟
