产品说明：
适用于GOPRO无刷云台机架总成 TL68A08 或者其他同类产品，应用于影视摄影娱乐，广告航模摄影等多项领域。
产品特性说明：
支持GOPRO Hero3视频辅助输出
支持供电电压反接保护及电压补偿
支持电机驱动端短路保护
支持初始俯仰角自定义
支持感度参数调节和软件三维姿态显示
支持摇杆速率模式和位置模式
支持接收机：常规接收机、S-BUS接收机，DSM2/DSMJ/DSMX接收机
支持遥控设备：PPM/PCM/2.4G
工作电压：DC 7.4V~14.8V （推荐12V，三节锂电）
工作电流：200mA-500mA（与供电电压及电机功率有关）
工作环境温度：-15℃~65℃
处理器：双32位高速ARM核处理器
传感器：三旋翼MEMS陀螺仪和三旋翼MEMS加速度计
最大角速率：2000°/sec
最大加速度：16g
控制频率：2000Hz
电机驱动频率：20KHz(无噪声平滑驱动)
控制精度：0.1°
控制角度范围：-45°~45°（滚转），-135°~90°（俯仰）
姿态解算算法：专用于无刷电机驱动云台的解耦EKF算法
适用拍摄设备：GOPRO Hero3
产品功能和接口：
电源接口：DC 7.4V~14.8V （推荐12V，三节锂电）
云台主控调参接口：通过USB转串口模块连接电脑，用于云台主控制器调参和状态监视。
电机驱动调参接口：通过USB转串口模块连接电脑，用于调整电机驱动模块的电机极数
和功率，及电压电流监视。
接收机拍照舵机输出接口：
R:普通接收机滚转输入
T：普通接收机俯仰输入
C：普通接收机模式输入（摇杆角度模式或速率模式）
S：S-BUS接收机通道或拍照输入通道
P:拍照舵机输出（可连接红外拍照模块）
+：5V输出，-：电源地。
卫星接口：用于连接卫星接收机。
滚转电机和俯仰电机接口：用于连接电机。
传感器接口：用于连接传感器

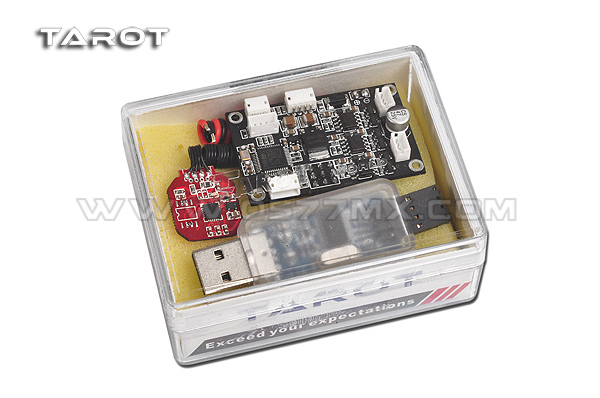

产品规格：
ZYX3旋翼陀螺仪USB传输线组 ZYX07×1
GOPRO两轴云台陀螺仪传感器×1
GOPRO两轴云台陀螺仪主控制器×1
Φ4.5×4.5MM绝缘导柱×4
2×3MM圆头十字螺丝×8

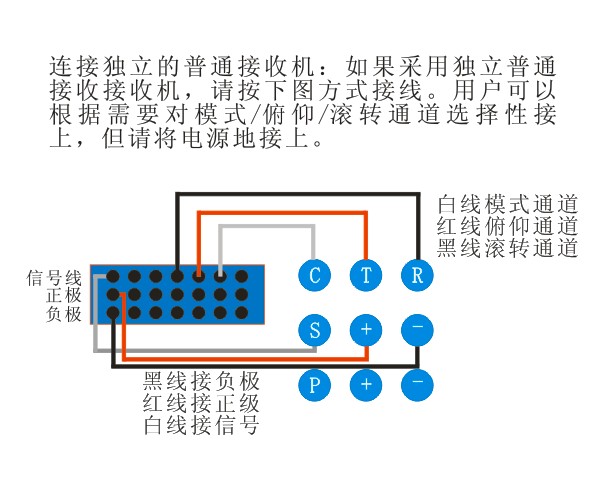

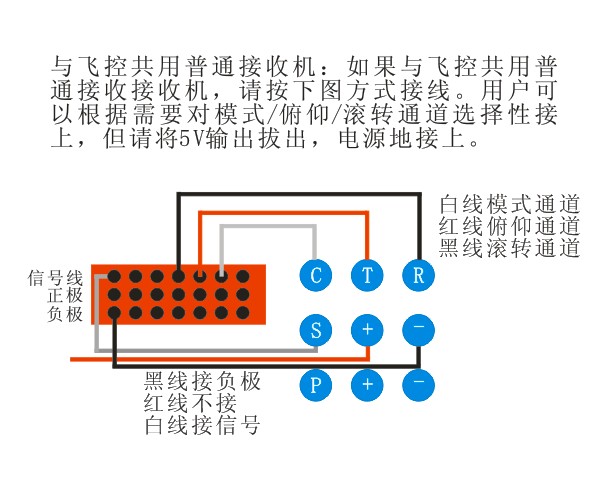

附加接线说明:
